一、概述：
STL-WMT 無線測溫裝置是專門設計用于高壓帶電體運行溫度監測系統，該系統采用前沿的 ZigBee 組網技術設計，此前國內并未有此研制，實現了高壓帶電體溫度遠距離遙測。本產品密閉性能良好，室內外均可安全使用。系統具有低能耗、等電位測量、數據無線傳輸、精度高、響應速度快、操作靈活、組網方便等優勢。
二、在線監測技術的先進性
本系統前端有溫度采集裝置---無線溫度傳感器，溫度傳感器可以快捷方便地安裝在高壓帶電體的被測點上，準確的跟蹤發熱點的溫度變化。無線溫度傳感器是利用 2.4G 射頻技術傳遞溫度信息，實現了溫度采集裝置和被采集點等電位，安全可靠。本產品的機柜終端可準確的報告運行中所有被測高壓電氣設備易發熱點的溫升，為設備安全運行提供可靠的數據依據。安裝在市、區監控中心的溫度監測系統功能強大，系統數據庫通過人機界面將地理分布圖、被測點溫度參數、 告警信息、歷史參數等通過圖形、表格、曲線、棒圖等形式直觀的顯示，為運行人員提供直接可靠的數據依據，消除隱患，進而減少事故的發生。
三、產品特點
1、采用先進的數字化及無線傳輸技術，與帶電體徹底的空間隔離，不改變被測 設備的絕緣性能，使用安全可靠。
2、測溫范圍可達0~125℃；
3、溫度傳感器采用低功耗設計，休眠功耗低至1.5μA，延長了溫度傳感器電池設計使用壽命。
4、溫度傳感器可在2.1V-3.6V寬電壓范圍內正常工作。
5、采用先進的無線傳輸技術。解決了無線信號的互相干擾問題和數據傳輸糾錯問題。對一次設備無干擾和影響。
6、溫度傳感器殼體使用耐高溫、阻燃材料。
7、RS485通訊波特率：2400、4800、9600bps。
四、性能參數
1、基本參數
1）裝置工作電壓：額定AC220V, 可適用于AC85V～265V \DC100V～280V.
2）接點溫度測量點數：支持15個點，標配為6點
3）傳感器與主控裝置間傳輸距離： < 100M（在開放空間內）
2、主要性能指標
1）溫度傳感器測量范圍：0℃～125℃
2）溫度測量精度：±1℃
3）無線收發頻率：2.400-2.525GHz
4）無線發射功率：0dBm
5）無線接收靈敏度：-94dBm@250kbps
6）電池工作壽命可達數年至十年
3、絕緣性能
1）介質強度：裝置能承受2KV/50Hz/1Min工頻耐壓試驗；
2）絕緣電阻：≥100MΩ。
4、電磁兼容
1）電快速瞬變脈沖群干擾：主控制器電源能承受GB/T 17626.4標準規定的四級電快速瞬變脈沖群抗擾度試驗；
2）雷電波干擾：主控制器電源能承受GB/T 17626.5標準規定的四級浪涌（沖擊）抗擾度試驗；
3）靜電放電干擾：主控制器能承受GB/T 17626.2標準規定的四級靜電放電抗擾度試驗。
5、環境條件
1）裝置工作溫度：-20～+85℃；
2）裝置貯存溫度：-40～+85℃；
3）溫度傳感器短時耐受溫度：200℃。
五、安裝尺寸與接線圖

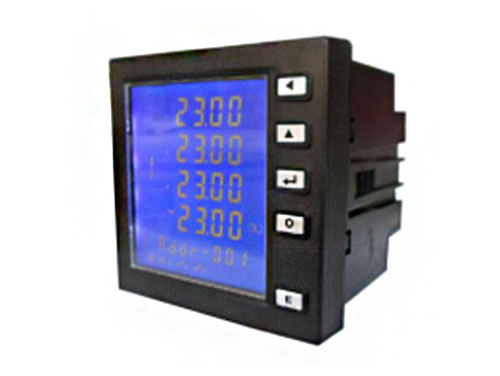

1、監控器安裝尺寸圖
外形尺寸：96×96×94 開孔尺寸：90×90

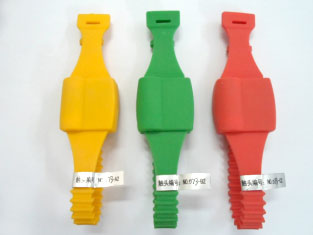

2、溫度傳感器實物圖

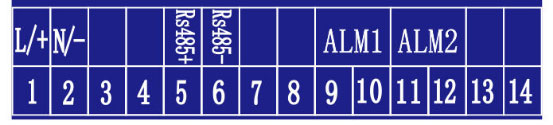

3、裝置接線圖：
