一、裝置簡介：

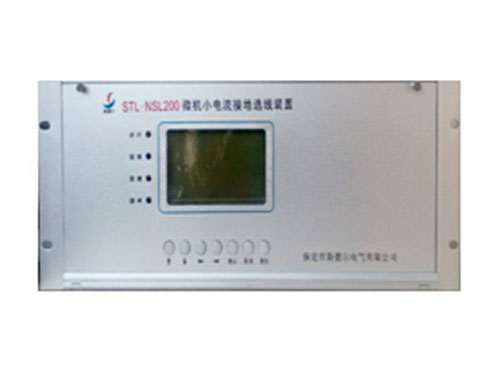

STL-NSL 微機小電流接地選線裝置是我公司新研制的新型小電流接地選線裝置，它適用于中性點不接地或經消弧線圈、電阻接地的運行方式系統，能夠迅速準確地查找出系統單相接地線路。該裝置以TI權威單片機為采集運算、邏輯判斷和控制中心（CPU），以液晶顯示器、信號燈指示、輕觸式按鍵為人機接口。具有操作簡單，選線準確，速度更快、運行可靠等特點。
該裝置可記憶瞬間接地信息，能夠區分母線接地和出線接地，還可配置通信接口將各種故障信息傳送至上級監測系統。
應用范圍如下所示：
電壓等級：0.4kV～66kV；
中性點不接地的小電流系統或中性點經大電阻或消弧線圈接地的小電流系統；
母線段數不大于四段，線路出線回路總數不大于44路；
廣泛應用于電力系統變電站、發電廠以及煤炭、鋼鐵、冶金、化工等型廠礦企業的供電系統。
二、工作原理：
小電流系統正常運行時，電壓互感器PT開口三角電壓很小，一般不會超過10V。當系統發生單相接地故障后，接地相對地電壓為零，正常相對地電壓升高到線電壓，零序電壓升高。接地線路的電容電流等于正常線路的電容電流之和，并且接地線路的電容電流的方向從線路流向母線，而正常線路的電容電流的方向為母線流向線路，即二者方向相反。
裝置實時監測PT開口三角電壓，當開口三角電壓大于啟動值時，裝置對該段母線所有線路的零序電流進行多次同步采樣，并對數據采樣的可信度進行多方面分析，在此基礎上運用群體比幅比相原理及多重判據進行優化處理，選出接地線路或接地母線，降低了誤判和漏判的概率，提高了選線準確性。
三、使用條件：
1、戶內使用，并且室內通風良好；
2、運行環境溫度：-20℃--50℃；
3、儲存環境溫度：-25℃--70℃；
4、濕度：最大濕度90%，表面無凝露；
5、防護等級：IEC529-P53；
6、海拔：<2000M；
7、大氣壓力: 80～110Kpa；
8、周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等。
四、裝置特點：
1、CPU采用TI權威單片機，數據采集、運算、邏輯判斷、控制輸出等速度快，精度高，雙“看門狗”（Watchdog）電路，抗干擾、自檢及自恢復能力強；
2、采用128×64圖形液晶顯示器（LCD），中文菜單提示，顯示信息豐富、 直觀；
3、智能化軟件技術、原理先進、選線準確；
4、通過菜單提示和面板按鍵整定，調試和維護簡單、方便；本機投運后，基本不需要維護。
5、實時顯示系統時鐘和母線電壓的有效值；
6、可記憶瞬時接，區分母線和出線接地；
7、記憶、顯示接地信息包括接地發生的時間、接地母線或接地線路；
8、接地給出告警信號，能及時通知運行人員；
9、有記憶功能，可存儲多次最近發生的故障信息，掉電后信息不丟失；
10、可配置接地保護自動跳閘；可配置通信接口（RS485）。
